同心管圖爾油氣潤滑裝置
- 同心管圖爾油氣潤滑裝置是多普賽?外噴式微量潤滑系統的系列產品之一，同心管圖爾以壓縮空氣為動力，驅動微型泵對潤滑劑進行計量輸出，潤滑劑和壓縮空氣通過同心管分別輸送至噴嘴處口混合霧化，并噴射至潤滑點，使加工點獲得可靠的潤滑，實現準干式切削。
-
同心管圖爾油氣潤滑裝置是多普賽®外置式微量潤滑系統的系列產品之一，同心管圖爾的工作原理是以壓縮空氣為動力，驅動微型泵對潤滑劑進行計量輸出。潤滑劑和壓縮空氣通過同心管分別輸送至噴嘴處，潤滑劑和壓縮空氣在噴嘴處混合霧化并噴射至潤滑點。
同心管內管輸送潤滑劑，外管為壓縮空氣通道，兩者分別輸送，確保壓縮空氣流量的同時保證供油的連續性、精確性以及供油速度，可以實現長距離輸送和快速響應。
|
油箱容積（L） |
3L |
|
氣源壓力（bar） |
5-8 bar |
|
控制電壓 |
DC24V 或 AC220V |
|
控制形式 |
自主頻率控制器，可調節 |
|
潤滑點數（噴嘴數量） |
1-8 |
|
壓縮空氣過濾精度 |
20 μm |
|
給油調節范圍 |
1.89-39mm³/行程 |
|
工作溫度 |
-5℃-55℃ |
|
工作濕度 |
90%Max |
|
潤滑油粘度 |
32-220cSt |
|

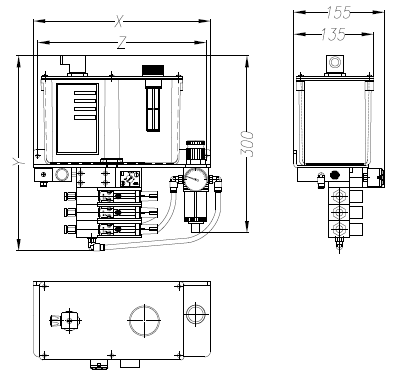

潤滑點數 |
Y(mm) |
X(mm) |
Z(mm) |
重量（Kg） |
|
1 |
276 |
300 |
285 |
5.2 |
|
2 |
304 |
5.7 |
||
|
3 |
332 |
6.2 |
||
|
4 |
360 |
6.7 |
||
|
5 |
388 |
7.2 |
||
|
6 |
416 |
7.7 |
||
|
7 |
444 |
8.2 |
||
|
8 |
472 |
8.7 |

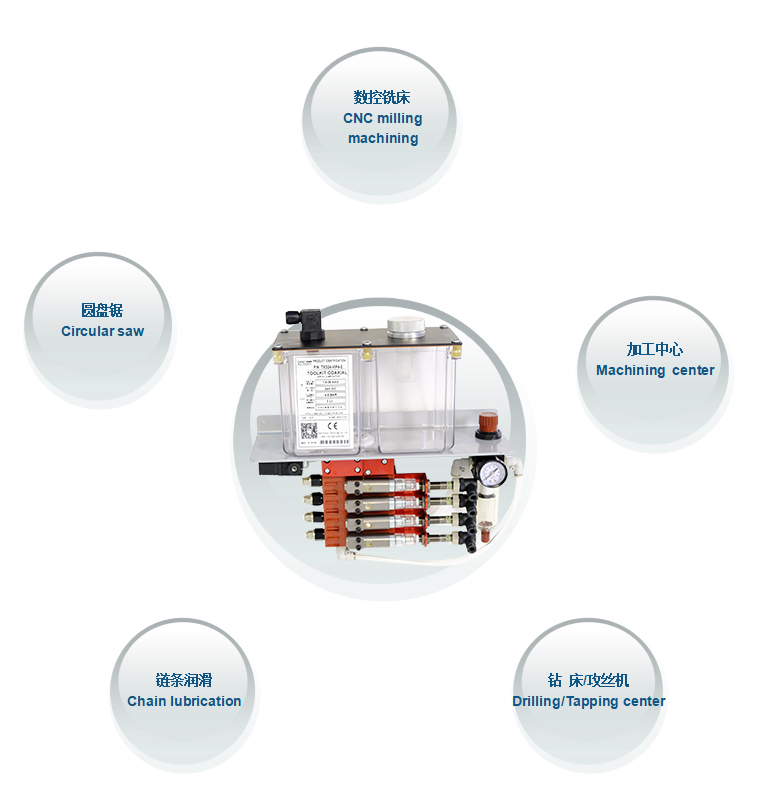

●精確定量給油，可根據潤滑點加工需求調整每個潤滑點的油量
●模塊化設計，方便增加或減少噴嘴數數量
●響應時間短，機床加工中心發出“開啟”指令后，短時間即可輸出穩定油霧
●潤滑劑、壓縮空氣分別輸送，可實現遠距離輸送
●自主給油頻率控制器控制給油時間
●可按照切削刀具工作時潤滑需求選擇合適噴嘴，或特殊設計噴嘴噴型
●工件和切屑潤滑劑殘留少，保證切屑可直接回收

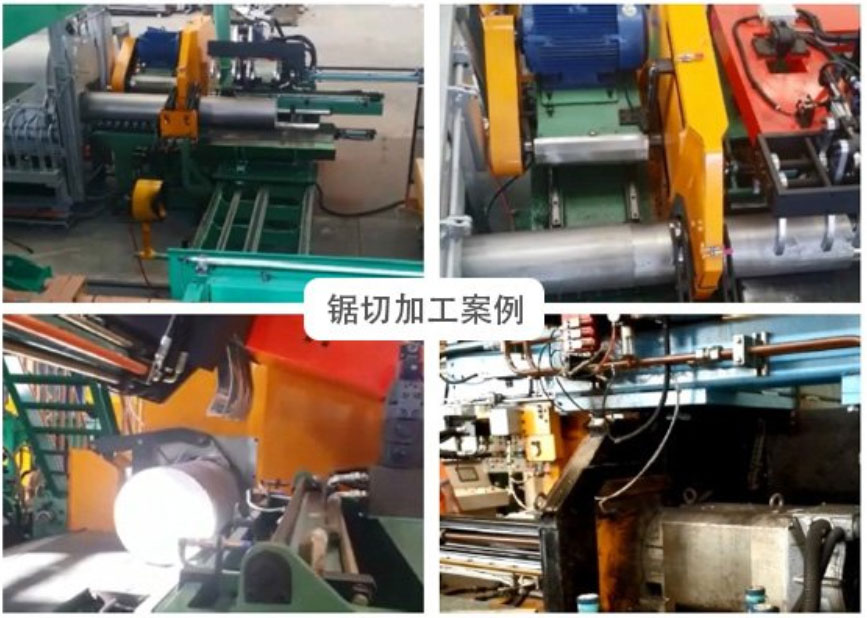

●適用于傳統機床改裝 適用齒輪、鏈條、盤鋸、鋼絲繩等準干式切削外置式微量潤滑
同心管圖爾油氣潤滑裝置使用多普賽®科特系列準干式加工專用潤滑劑，科特系列潤滑劑不添加傳統切削液中所包含的穩定劑、殺生物劑、分散劑、染料和除臭劑等添加劑，消除了細菌和真菌生長的污染物，確保無OHSA關注的多核碳氫化合物（PAH）的產生，是車間環保治理理想之選，免除車間因切削液泄漏出現地面濕滑和夏季惡臭。
|
潤滑點數 |
訂購號(DC24V) |
訂購號（AC220V） |
|
1 |
TXD24-VIP4-1-1 |
TXD220-VIP4-1-1 |
|
2 |
TXD24-VIP4-2-1 |
TXD220-VIP4-2-1 |
|
3 |
TXD24-VIP4-3-1 |
TXD220-VIP4-3-1 |
|
4 |
TXD24-VIP4-4-1 |
TXD220-VIP4-4-1 |
|
5 |
TXD24-VIP4-5-1 |
TXD220-VIP4-5-1 |
|
6 |
TXD24-VIP4-6-1 |
TXD220-VIP4-6-1 |
|
7 |
TXD24-VIP4-7-1 |
TXD220-VIP4-7-1 |
|
8 |
TXD24-VIP4-8-1 |
TXD220-VIP4-8-1 |
