介紹
可選的微量潤滑具有以下功能：
-
儲油容器和霧化器將少量油連續噴射到刀具上。
-
不需要溢流冷卻液。
-
機器運行時，零件更容易看到。
-
表面光潔度更平滑。
-
干切屑使回收更容易。
機器兼容性
安裝MQL系統需要自動氣槍（AAG）。
本程序適用于以下套件：
-
P/N：微量潤滑劑、微量潤滑系統
-
93-1000289：微量潤滑系統
所需工具
-
鉆頭
-
鉆頭尺寸27（0.144英寸）

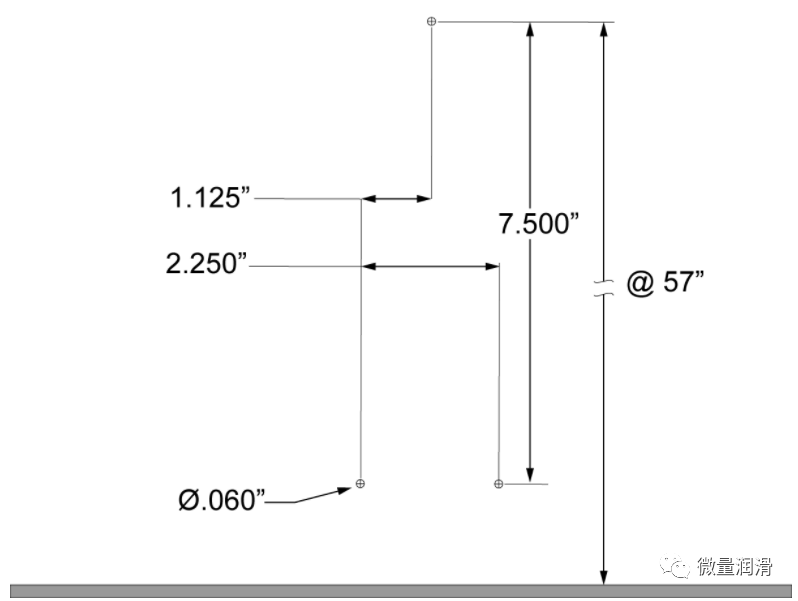

樣板
有些機器在右前面板上沒有支架孔的標記。對于這些機器，使用此模板或支架標記支架孔的位置。
VMC-安裝
1
按[關閉電源]。
將主斷路器設置到斷開位置。
鎖定主斷路器。使用帶有認可安全標簽的認可鎖。
關閉主空氣閥。這將停止機器的空氣供應。
2

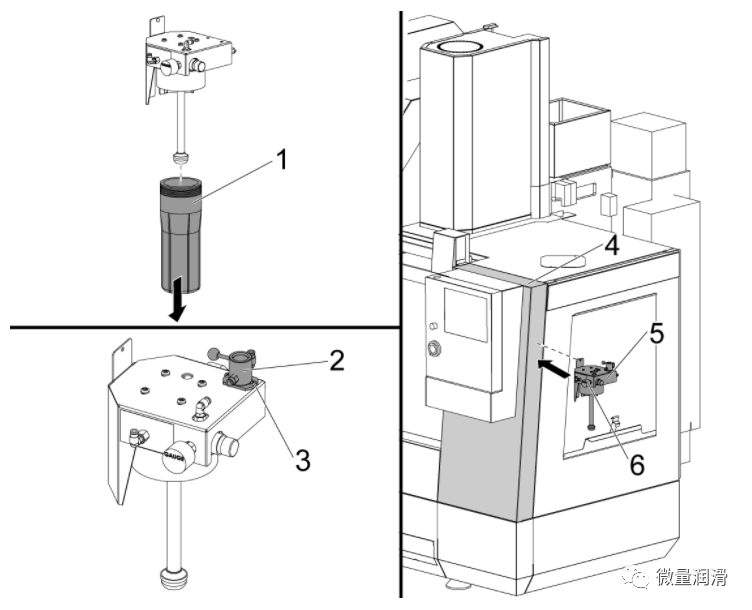

從MQL儲油器組件上拆下儲油器杯[1]。
使用提供的螺母[3]連接切換閥[2]
將MQL儲油器總成[5]或模板固定在右前面板[4]上，使壓力表[6]距離地面5.5英尺（1.7米）。
注意：僅將MQL儲液罐連接到右前面板。
3
在右前面板上標記支架[1]的（3）個孔位置[2]。
注意：有些機器有這些孔標記。鉆孔前，檢查機器內部，確保螺釘沒有障礙物。
在右前面板[3]上鉆（3）個0.144”（尺寸27鉆頭）的孔。
將支架連接到右前面板上。使用（3）個自攻螺釘[4]。
注意：如果損壞金屬板，請使用（3）個螺釘和（3）個螺母。
5

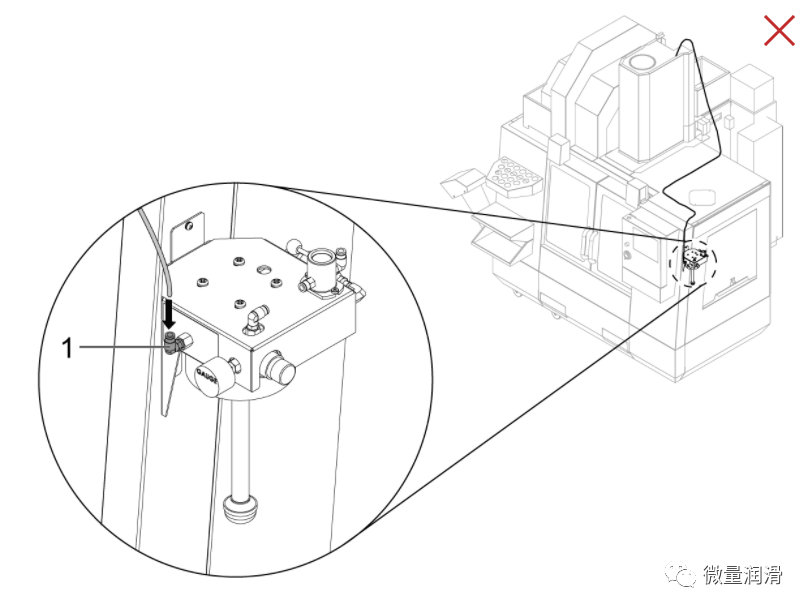

將1/4“透明管的另一端連接到MQL儲油器組件上的機油輸出端口[1]。
6

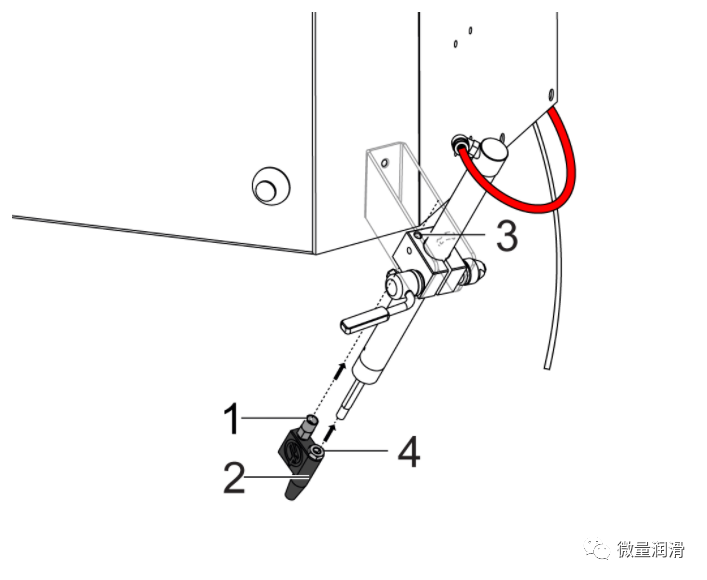

將MQL霧化器[2]上的止回閥[1]與氣缸卡箍[3]上的通孔對齊。
用防松螺母將MQL霧化器安裝到AAG上[4]。
注：對于氣缸內有螺紋的AAG，使用隨套件提供的直黃銅接頭。丟棄防松螺母。
7

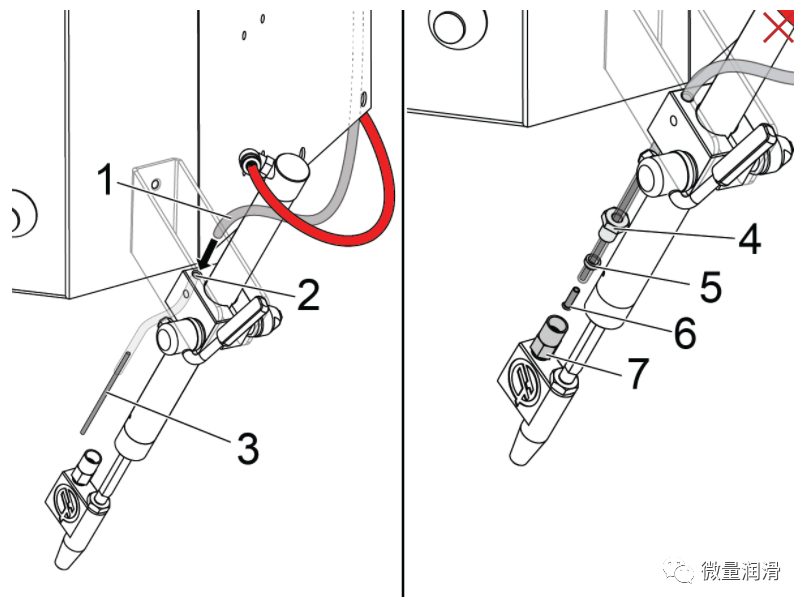

將透明MQL油管[1]穿過AAG油缸卡箍中的孔[2]。
將油裝入黃銅管[MQ1]。
將壓縮螺母[4]、套筒[5]和嵌件[6]安裝到管中。
將壓縮螺母[4]連接至MQL霧化器上的單向閥[7]。
8

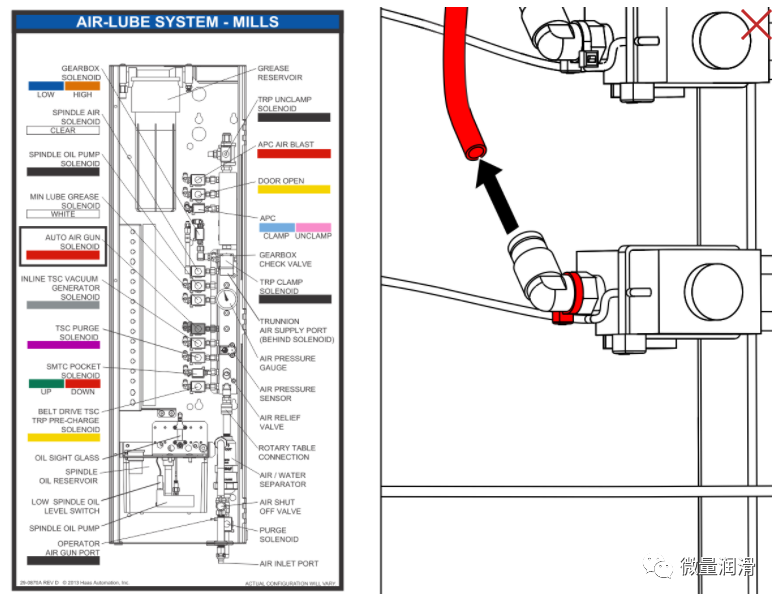

從潤滑面板中的AAG電磁閥上斷開紅色管。
9

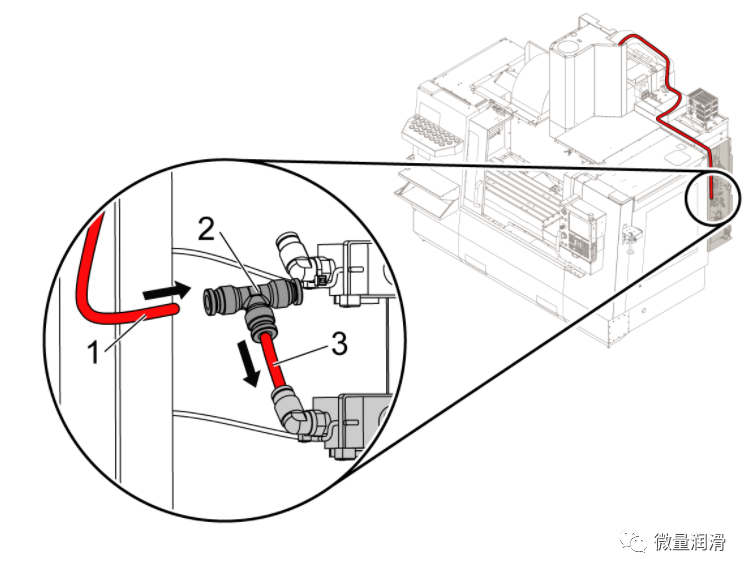

剪下一個2英寸的紅色管子[3]。
使用管件將三通接頭[2]安裝到AAG電磁閥上。
將AAG管[1]連接至三通接頭上的一個端口。
10

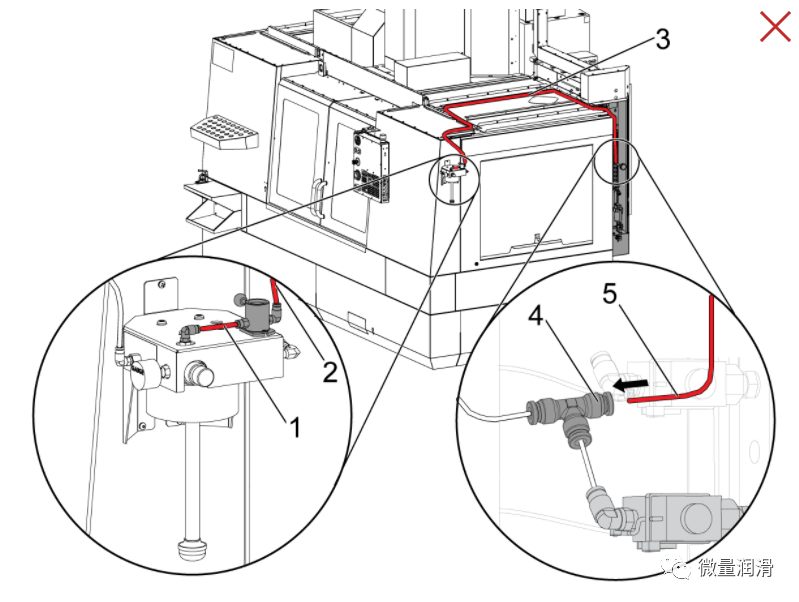

切割套件中給出的紅色1/4“管道[1]，以安裝在MQL上。
將紅色1/4“管[3]從潤滑面板布線至MQL儲液罐組件。使用（3）個電纜扎帶和（3）個磁性電纜支架。
將管[5]連接到三通接頭[4]的另一個端口。
將管[2]的另一端連接到MQL儲氣罐組件上切換閥的進氣口。
轉至MQL-系統清除部分。
MQL-系統清除
微量潤滑（MQL）系統向刀具供油。MQL系統具有供油管。空氣可以進入管子。本步驟向您展示了如何從管中排出空氣。
在以下時間執行此步驟：
-
在您首次操作系統之前。
-
在油箱排空的情況下嘗試操作系統后。
-
換完液體后。
1

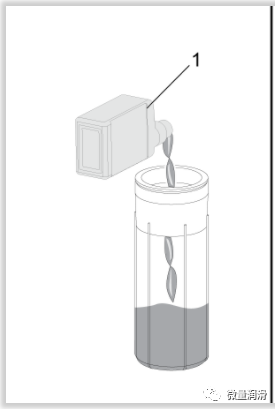

向儲油器加注MQL潤滑劑[1]。
將儲液罐[2]安裝到MQL儲液罐組件中。
警告：僅使用無毒且專為MQL系統制造的潤滑劑。有關推薦的潤滑劑，請參閱Haas機器部件的潤滑劑表。
2

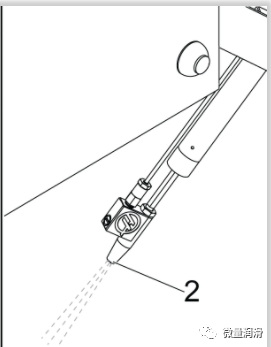

找到霧化器針閥[1]。從關閉位置逆時針轉動針閥（2）整圈。
在MDI模式下操作此代碼：M83；
操作MQL系統[2]，直到系統中沒有空氣。霧可以暫時停止。這表明系統中有空氣。如果霧沒有停止，則系統中沒有空氣。
按[復位]取消吹掃循環。
3
關閉霧化器針閥。然后將其打開（1/2）至（1）圈。
執行以下步驟以確保MQL系統正常工作：將一小片紙放在離霧化器約3英寸的位置。操作步驟2中的程序。圓形濕模式顯示MQL系統已正確調整。
有些油的粘度較高。粘度較高的機油流動緩慢。要使機油正確流動，請調整針閥。
注意：如果油沒有流過，拆下針閥及其彈簧，將其清理干凈，讓其運行，直到油開始從針閥孔泄漏。將針閥及其彈簧放回原位并關閉。然后將其打開（1/2）至（1）圈，然后重試。
不要使用超過必要數量的機油。必要的數量可防止這些問題：
-
切屑附著在工具上。
-
切屑附著在工件上。
4
如果來自噴頭的油霧壓力不夠，確保油管中沒有扭結。
如果油管中沒有扭結，則濾清器可能堵塞。過濾器在儲液罐內。請參閱VMC-微量潤滑-濾清器-保養程序。
